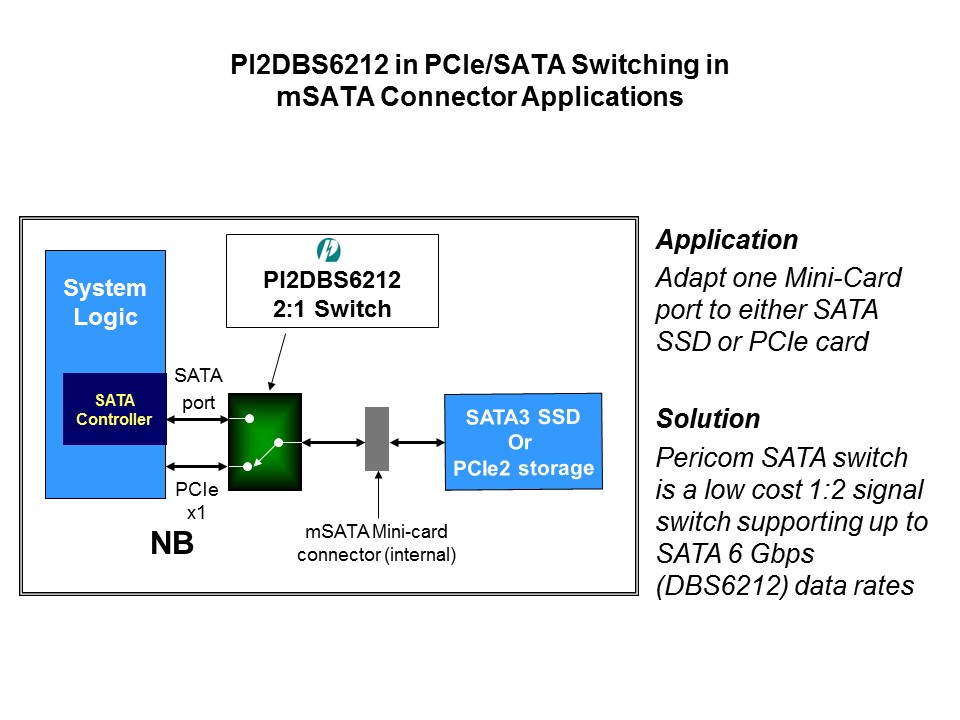

The diagram on this slide shows an application of a PI2DBS6212 two channel 6 Gb/s SAS/SATA 2:1 mux/switch in a notebook design. As shown, the NB chipset provides both PCI express and SATA ports, plus the switch is used to select either to interface to PCI express SSD storage or to SATA3/SATA2 SSD or hard disk drive storage.
