SAS-SATA-Slide14

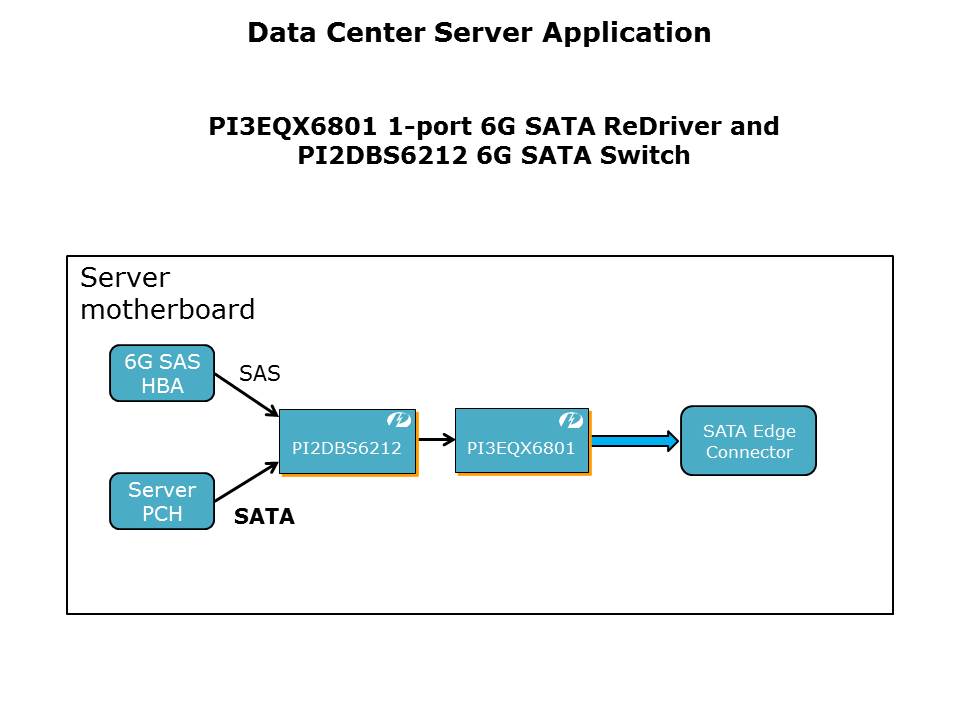

This slide shows a diagram in which Pericom’s SAS2/SATA3 signal switch, PI2DBS6212, and SAS2/SATA3 1-port/2-channel ReDriver, PI3EQX6801, are used in a server motherboard for a data center application interfacing to an HDD backplane. The PI2DBS6212 is used to switch between SATA3 provided by the chipset and SAS2 provided by SAS2 host bus adapter.

PTM Published on: 2012-12-13
