SAS-SATA-Slide13

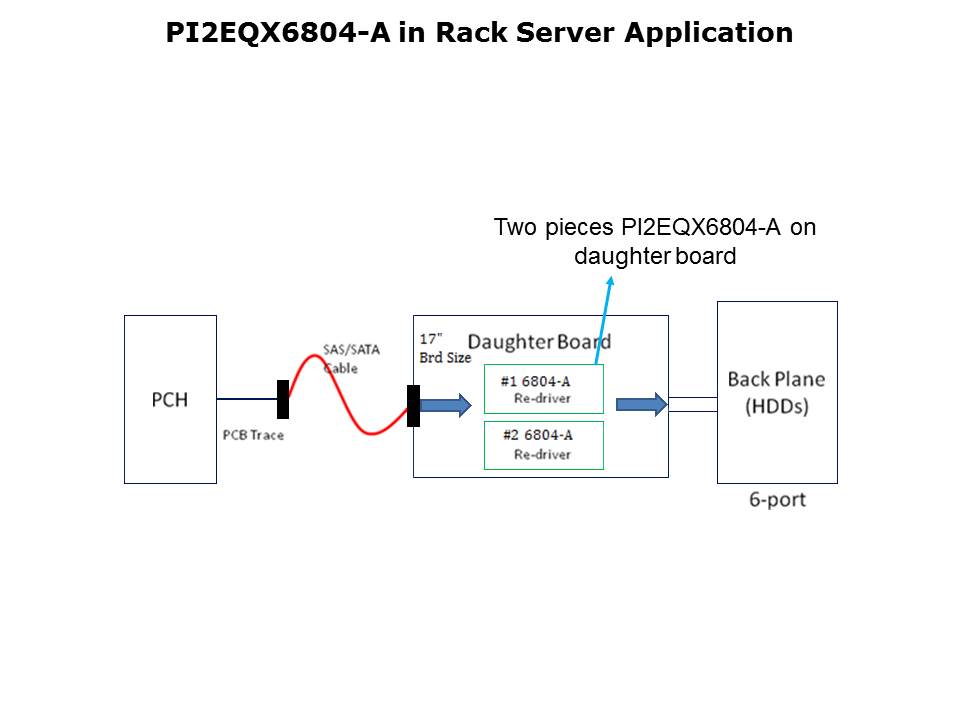

The diagram on this slide shows the application of PI2EQX6804A 4-port/8-channel, 6.5Gb/s, SAS2/SATA3 ReDriver connecting the CPU chipset to the HDD backplane through a length of PCB trace, a connector, SAS/SATA cable, and another connector/PCB trace on the backplane to an HDD.

PTM Published on: 2012-12-13
