Verstärker MAX98365

Der MAX98365 von ADI ist ein Verstärker der Klasse D mit digitalem Eingang, der eine hervorragende Audioleistung der Klasse AB mit einer Effizienz der Klasse D bietet. Die digitale Audioschnittstelle erkennt automatisch verschiedene Pulscodemodulations- (PCM) und Zeitmultiplex-Taktschemata (TDM), so dass keine I²C-Programmierung erforderlich ist; es müssen lediglich Strom, LRCLK, BCLK und digitales Audio zugeführt werden, um Ton auszugeben. Darüber hinaus ermöglicht eine neuartige Pinbelegung die Verwendung des kostengünstigen Wafer-Level Package (WLP), ohne dass teure In-Pad-Vias benötigt werden. Durch den weiten Versorgungsbereich von 3 V bis 14 V kann der Baustein 13,8 W an eine 8-Ω-Last liefern.

Die digitale Audioschnittstelle ist äußerst flexibel. Die Komponenten unterstützen die Datenformate I2S, linksbündig und 8-Kanal-TDM. Die digitale Audioschnittstelle eignet sich für Abtastraten von 8 kHz, 16 kHz, 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz und 192 kHz. Die Datenwörter können im I2S- und linksbündigen Modus 16 Bit, 24 Bit oder 32 Bit bzw. im TDM-Modus 16 Bit oder 32 Bit lang sein.

Die Eingangsschwellenwerte der digitalen Audioschnittstelle sind ideal für die Anbindung an eine 1,2-V- und 1,8-V-Logik. Die Komponenten eignen sich für Logik-Eingangsspannungen von bis zu 5,5 V.

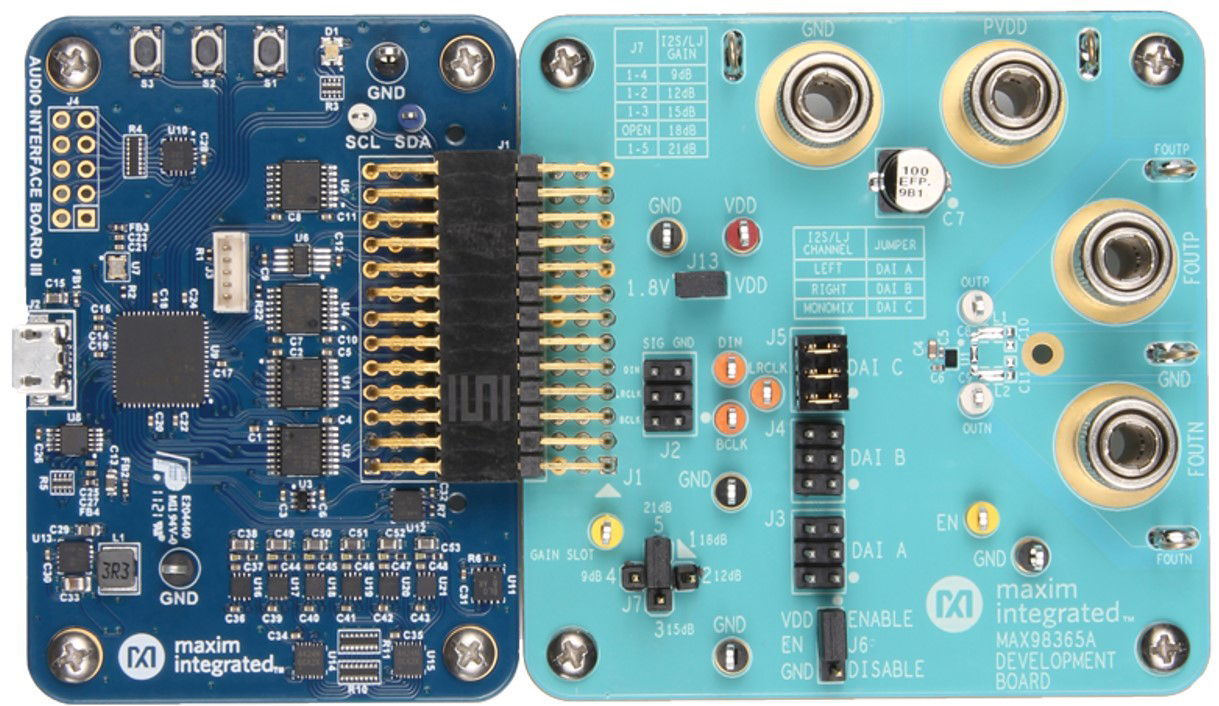

Das Evaluierungssystem (EV-System) für den MAX98365 ist ein vollständig bestücktes und getestetes System, das den Mono-Audioverstärker MAX98365A/B/C/D (Klasse D) evaluiert. Das EV-System besteht aus dem Entwicklungsboard mit dem MAX98365, der Audioschnittstellenplatine Audio Interface Board III (AUDINT3) von Maxim und einem USB-Kabel.
