Synchroner Abwärtswandler LM60440-Q1 für die Automobiltechnik

Der extrem kleine 4-A-Wandler von Texas Instruments wird in einem QFN-Gehäuse mit benetzbarer Flanke und verbesserter EMI angeboten

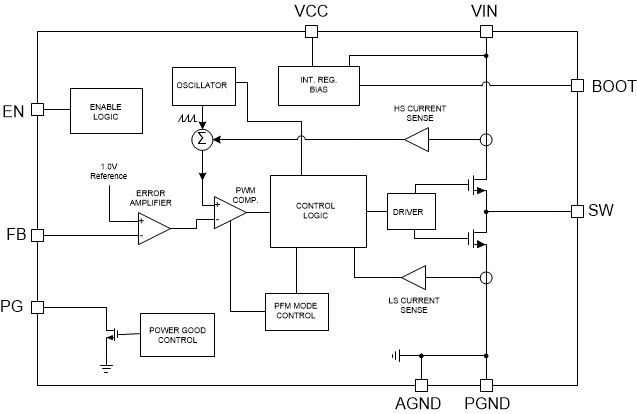

Abbildung: Synchroner Abwärtswandler LM60440-Q1 von Texas Instruments für die AutomobiltechnikDer für die Automobilindustrie qualifizierte Regler LM60440-Q1 von Texas Instruments ist ein benutzerfreundlicher, synchroner Abwärts-DC/DC-Wandler, der den besten Wirkungsgrad seiner Klasse für Automobilanwendungen bietet. Diese Komponente ist ein extrem kleiner 4-A-Abwärtswandler.Der LM60440-Q1 ist in einem extrem kleinen WQFN-Gehäuse mit benetzbaren Flanken und einer Standard-QFN-Pinbelegung mit einem Wärmeleitpad zur Verbesserung der thermischen Leistung erhältlich. Dieses verbesserte QFN-Gehäuse zeichnet sich durch eine extrem kleine parasitäre Induktivität und einen extrem kleinen Widerstand aus, wodurch ein sehr hoher Wirkungsgrad bei gleichzeitiger Minimierung des Klingelns am Schaltknoten und einer drastischen Reduzierung der EMI ermöglicht wird.

Der LM60440-Q1 verwendet eine Spitzenstrom-Steuerung, um die Frequenz bei geringer Last automatisch zurückzufalten und so eine außergewöhnliche Effizienz über den gesamten Lastbereich zu gewährleisten. Die geringe Verlustleistung gepaart mit einem thermisch optimierten QFN-Gehäuse ermöglicht eine Lösungsgröße mit hoher Leistungsdichte. Die Komponente benötigt nur wenige externe Bauelemente und hat eine Pinbelegung, die für einfache Platinen-Layouts ausgelegt ist. Die kleine Lösungsgröße und der Funktionsumfang des LM60440-Q1 wurden entwickelt, um die Implementierung für eine Vielzahl von Endgeräten zu vereinfachen.

Merkmale
  • AEC-Q100-Zulassung für Automobilanwendungen:
    • Temperaturklasse 1: -40 °C bis +125 °C, TA
  • Geringe EMI und Schaltrauschen:
    • Erfüllt die Norm CISPR25 Klasse 5
    • Erweitertes QFN-Gehäuse minimiert parasitäre Induktivität und das Klingeln des Schaltknotens
  • Hocheffiziente Leistungsumwandlung bei allen Lasten:
    • Spitzenwirkungsgrad: > 95 %
    • PFM-Wirkungsgrad: 90 % bei 10 mA, 12 VIN, 5 VOUT
    • Niedriger Betriebsruhestrom: 25 µA
  • Konfiguriert für Automobilanwendungen:
    • Standard-QFN-Footprint: ein einzelnes großes Wärmeleitpad und von der Peripherie aus zugängliche Pins
    • Pin-kompatible Varianten: 36 V, 4 A
    • Sperrschicht-Temperaturbereich: -40 °C bis +150 °C
    • Gesamte Ausgangsregelungsgenauigkeit: ±1,5 %
    • Frequenz: 400 kHz
    • Ausgangsspannungsbereich: 1 V bis 24 V
  • Funktionale Sicherheit: Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen verfügbar
Anwendungen
  • Infotainment und Cluster: USB-Ladung
  • Karosserieelektronik und Beleuchtung

LM60440-Q1 Automotive Synchronous Step-Down Converter

AbbildungHersteller-TeilenummerBeschreibungTopologieAusgangstypAnzahl der AusgängeVerfügbare MengePreisDetails anzeigen
IC REG BUCK ADJ 4A 13WQFNLM60440AQRPKRQ1IC REG BUCK ADJ 4A 13WQFNBuckEinstellbar13742 - Sofort
1 : € 2,44
Gurtabschnitt (CT)
3000 : € 1,28
Gurt auf Rolle (Tape and Reel - TR)
1 : € 2,44
Digi-Reel®
Details anzeigen

Evaluation Board

AbbildungHersteller-TeilenummerBeschreibungLeistung - AbgabeSpannung - AusgangStrom - AusgangVerfügbare MengePreisDetails anzeigen
EVAL BOARD FOR LM60440Q1LM60440AQEVMEVAL BOARD FOR LM60440Q1-5V4A2 - Sofort
1 : € 51,50
Box
Details anzeigen
Veröffentlicht: 2020-08-19
