Synchrone Abwärtsschaltregler L6986

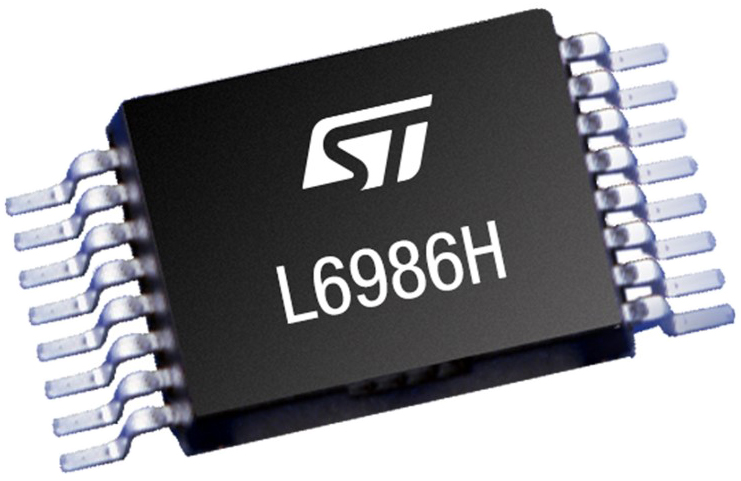

Die Komponente L6986H von STMicroelectronics ist ein monolithischer Abwärtsschaltregler, der bis zu 2 A Ausgangsstrom liefert. Die Ausgangsspannung kann von 0,85 V bis V_IN eingestellt werden. Zwei Versionen mit fester Spannung, 5 V und 3,3 V, sparen externe Komponenten und verbessern die Genauigkeit. Die 100% Einschaltdauer und der breite Eingangsspannungsbereich ermöglichen eine hohe Flexibilität bei unterschiedlichen Anwendungsbedingungen. Der verbrauchsarme Modus (Low Consumption Mode, LCM) maximiert den Wirkungsgrad bei geringer Last und kontrollierter Welligkeit der Ausgangsspannung. Der rauscharme Modus (Low Noise Mode, LNM) sorgt für eine konstante Schaltfrequenz und minimiert den Überlaststrombereich der Ausgangsspannung, wodurch die Anforderungen für rauscharme Anwendungen erfüllt werden. Der Ausgangsspannungsmonitor verwaltet die Rücksetzphase für jede digitale Last (μC, FPGA). Der RST-Open-Collector-Ausgang erlaubt auch die Sequenzierung der Ausgangsspannung während der Einschaltphase. Die Synchrongleichrichtung, die für einen hohen Wirkungsgrad bei mittlerer bis hoher Last ausgelegt ist, und die hohe Schaltfrequenz machen die Größe der Anwendung kompakt. Die pulsweise Stromerfassung an beiden Leistungselementen sorgt für einen effektiven Konstantstromschutz.

Der L6986I ist ein synchroner 38-V-/5-W-Abwärtswandler, der eine fein einstellbare primäre Ausgangsspannung und einen über einen Transformator erzeugten isolierten sekundären Ausgang ermöglicht. Die primäre Senkenleistung (typisch 1,9 A) erlaubt eine angemessene Energieübertragung auf die Sekundärseite und die Nachführung des Sanftanlaufs des Sekundärausgangs. Die Steuerschleife basiert auf einer Spitzenstrommodus-Architektur, wobei die Komponente im erzwungenen PWM-Modus arbeitet. Die 300-ns-Leerlaufzeit filtert Schwingungen, die durch die Streuinduktivität des Transformators erzeugt werden, und macht die Lösung robuster. Die pulsweise Stromerfassung an beiden Leistungselementen implementiert einen wirksamen Konstantstromschutz auf der Primärseite, während der sekundäre Ausgang durch die primäre Rückstrombegrenzung vor Kurzschlussereignissen geschützt ist.
