Board-zu-Board-Steckverbinder FS 0.635

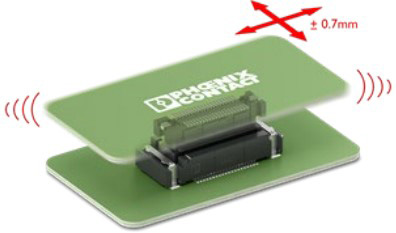

Die platzsparenden Board-zu-Board Steckverbinder der Serie FS 0.635 von Phoenix Contact ermöglichen Mezzanine-Platinen-Anordnungen mit Hochgeschwindigkeits-Datenübertragungsraten von bis zu 30 Gbit/s. Das potentialfreie System verfügt über einen Toleranzausgleich von bis zu 0,7 mm in x- und y-Richtung und 0,6 mm in z-Richtung.

Merkmale und Vorteile

• Ermöglicht das einfache Stecken mehrerer Board-zu-Board-Steckverbinder auf einer Leiterplatte
• Ausgleich von Fluchtungsfehlern in x-, y- und z-Richtung
• Ausgleich von Gegenbewegungen durch Vibration und Schock sowie von thermischen Einflüssen
• Minimiert Passungsrost
• Unterstützung bei der Implementierung während der Entwicklung der Komponente
• Kosten- und Platzersparnis durch das umfassende Portfolio in verschiedenen Stapelhöhen
• Komponente anerkannt nach UL 1977
• Raster: 0,635 mm
• 20 bis 80 Positionen
• Stapelhöhe: 6 mm bis 16,6 mm
• Die Datenraten reichen bis 30 Gbit/s
• Ströme bis zu 0,5 A
• 50 Einsteck-/Entnahmezyklen
• Prüfspannung: 250 V_AC
• Bewegungstoleranzen: ±0,7 mm (x-, y-Richtung), ±0,6 mm (z-Richtung)
