Leistungsmanagement-Lösung MAX14720/50

MAX14720/50 von Analog Devices sind kompakte Leistungsmanagement-Lösungen für batteriebetriebene Anwendungen, die wenig Platz bieten und bei denen der Wirkungsgrad entscheidend ist. Die Komponenten MAX14720/50 enthalten einen Leistungsschalter, einen Linearregler, einen Abwärtsregler und einen Abwärts-/Aufwärtsregler.

MAX14720 wurde als primäre Leistungsmanagement-Komponente entwickelt und eignet sich ideal für nicht wiederaufladbare oder wiederaufladbare Anwendungen, in denen die Batterie ausgetauscht und separat geladen werden kann. Die Komponente enthält eine Tastenüberwachung und einen Sequenzer. Sie umfasst einen programmierbaren Leistungsregler, mit dem die Komponente für den Einsatz in Anwendungen, die einen echten abgeschalteten Zustand erfordern, oder in daueraktiven Anwendungen konfiguriert werden kann. Der Regler bietet ein verzögertes Rücksetzsignal, Spannungssequenzierung und das benutzerdefinierte Timing von Schaltflächen zur Ein/Aus-Steuerung und für einen harten Reset zur Wiederherstellung.

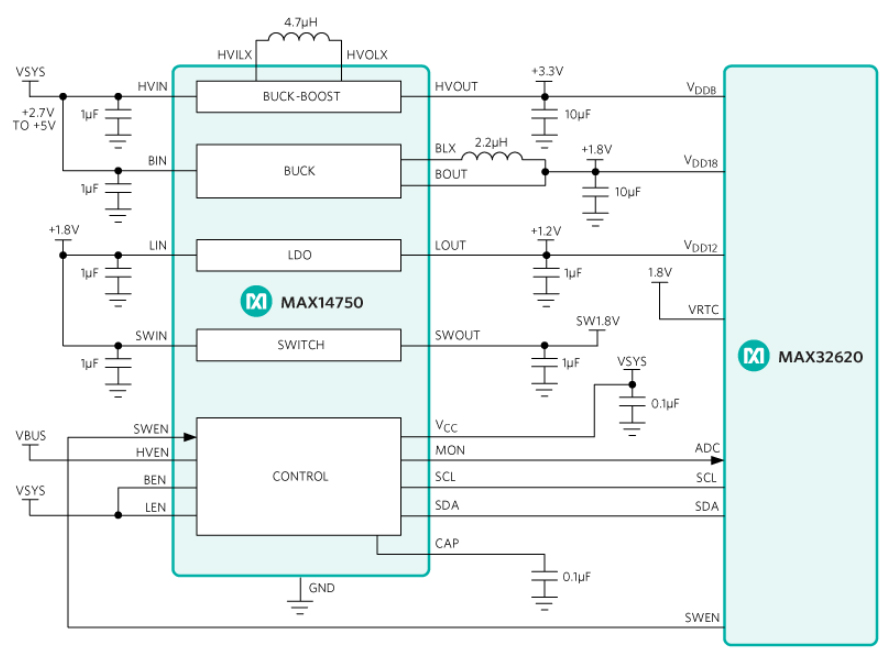

Die MAX14750 dient als Ergänzung zu einem Ladegerät oder PMIC in wiederaufladbaren Anwendungen. Sie bietet die direkte Pin-Steuerung der einzelnen Funktionen und ermöglicht eine größere Flexibilität zur Steuerung der Sequenzierung.

Die beiden Komponenten enthalten zwei programmierbare Schaltwandler, einen Abwärts-/Aufwärts-Regler und einen Synchron-Abwärtsregler, mit einem Ruhestrom im Mikroamperebereich und einem hohen Wirkungsgrad. Diese Regler verfügen über einen Burst-Modus für eine erhöhte Effizienz bei geringer Last. Der Linearregler mit niedriger Dropout-Spannung besitzt einen programmierbaren Ausgang. Er kann auch als Leistungsschalter betrieben werden, der die Ruhelast von System-Peripheriekomponenten trennen kann.
