Analog Devices kombiniert mit diesen Rail-to-Rail-Komparatoren ultraschnelle Performance, kleine Gehäuse und viele Features. Die LTC6754 LVDS-Komparatoren unterstützen Schaltraten bis zu 890 Mbps und 1,8 ns Verzögerungszeit. Die LTC6752 Komparatoren sind kompatibel mit CMOS bis hinunter zu 1,8 V, weisen eine Verzögerungszeit von 2,9 ns auf und unterstützen Schaltraten bis zu 280 MHz. Verfügbare Produktmerkmale umfassen separate Ausgangsversorgung, Abschaltung, Ausgangs-Selbsthaltung, einstellbare Hysterese und komplementäre Ausgänge. Hohe Performance und eine breite Auswahl bedeuten echte Design-Flexibilität.
Video: LTC6752 von Analog Devices
| LTC6752-Merkmale |
|
LTC6754-Merkmale |
- Familie der High-Speed Rail-to-Rail-Eingangskomparatoren
- Typische Laufzeitverzögerung 2,9 ns (50 mV Overdrive)
- 280 MHz maximale Schaltrate
- CMOS-Ausgang versorgt ±22 mA-Lasten
- 2,5 V, 3,3 V oder 5 V Eingangsversorgungsspannung
- Niedriger Ruhestrom von 4,5 mA
- Verbesserter direkter Ersatz für die ADCMP60x-Familie
- Proprietäre Analog Devices-Versionen ebenfalls erhältlich
- Fünf Komponenten mit verschiedenen Optionen, einschließlich separater Ausgangsversorgung, Abschaltung, Ausgangs-Selbsthaltung, einstellbarer Hysterese und komplementärer Ausgänge
- 1,71 V bis 3,5 V Ausgangsspannungsbereich
|
|
- Zwei schnelle Komparatoren, die Umschaltraten bis 890 MHz unterstützen
- Separate Eingangs- und Ausgangsversorgungen
- QFN-Paket enthält Anpassungsmöglichkeiten für Abschaltung und Selbsthaltung/Ausgangshysterese
- Sehr schnelle Signallaufzeit von 1,8 ns
- Niedrige overdrive-Dispersion von 1 ns (10 mV bis 125 mV)
- Niedriger Ruhestrom von 13,4 mA
- Ersatz für die ADCMP604/5-Komparatoren
- 2,45 V vis 5,25 V Versorgungsbereich
- Rail-to-Rail Eingangsspannungshub
- ±5-mA minimale garantierte Ausgangsstrom-Ansteuerung
- Abschaltungs-Modus mit schnellem 120 ns Wake-up
|
| Anwendungen |
|
|
- Takt- und Datenwiederherstellung
- Pegelumsetzung

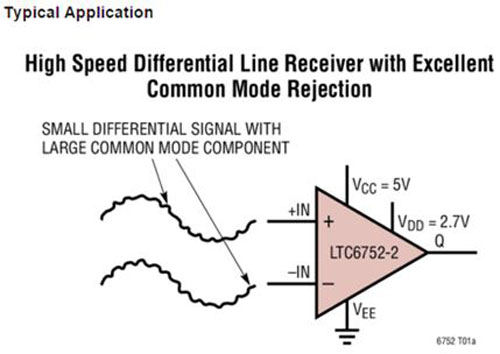

- Hochgeschwindigkeits-Leitungsempfänger
|
|
- Zeitbereichs-Reflektometrie
- Schnelle Kristalloszillatoren
- Hochgeschwindigkeits-Datenerfassungssysteme
|
