Mehrkanal-ADC AD7091R-2

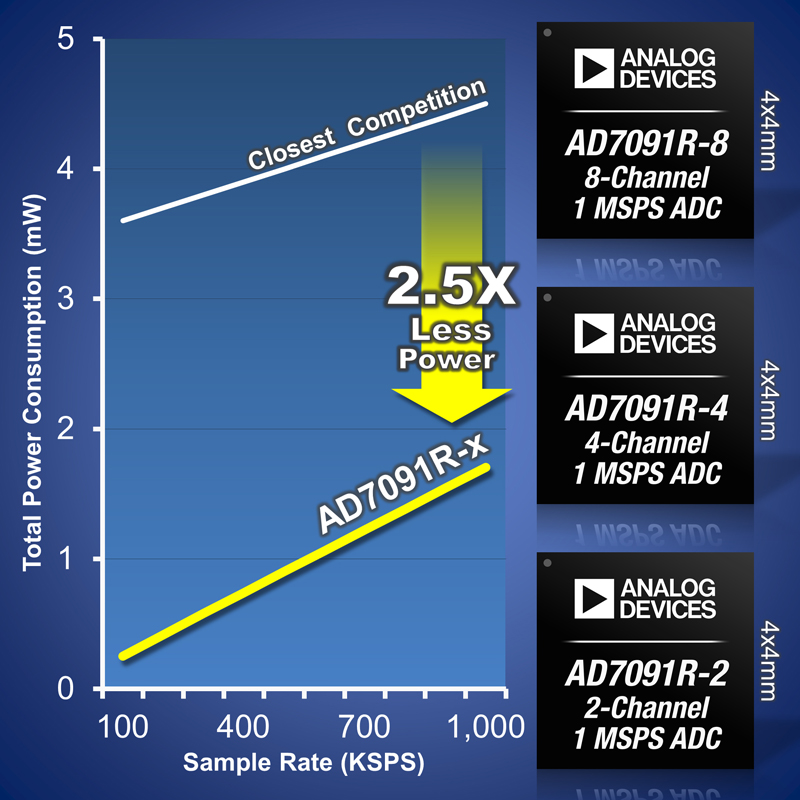

Die Familie AD7091R-2/AD7091R-4/AD7091R-8 von Analog Devices umfasst mehrkanalige 12 Bit Analog/Digital-Wandler (ADC) mit sukzessiver Approximation und ultraniedriger Leistungsaufnahme, die mit zwei, vier oder acht analogen Eingangskanälen verfügbar sind. Die AD7091R-2/AD7091R-4/AD7091R-8 arbeiten mit einer einfachen Versorgung von 2,7 V bis 5,25 V und sind in der Lage eine Abtastrate von 1 Millionen Samples pro Sekunde (MS/s) zu erreichen. Die AD7091R-2/AD7091R-4/AD7091R-8 enthalten einen Track-and-Hold-Breitbandverstärker, der Eingangsfrequenzen von über 1,5 MHz handhaben kann. Die AD7091R-2/AD7091R-4/AD7091R-8 verfügen außerdem über einen chipeigenen Wandlertakt und eine chipeigene präzise 2,5 V Referenz sowie eine serielle Highspeed-Schnittstelle.

Die Familie AD7091R-2/AD7091R-4/AD7091R-8 bietet bis zu acht asymmetrische analoge Eingangskanäle mit einem Kanal-Sequenzer, wodurch eine vorprogrammierte Auswahl an Kanälen sequenziell konvertiert werden kann.

Die AD7091R-2/AD7091R-4/AD7091R-8 verfügen über eine serielle Port-Schnittstelle (SPI), durch die Daten nach der Konvertierung gelesen werden können und erreicht gleichzeitig einen Durchsatz von 1 MS/s. Der Wandlungsprozess und die Datenerfassung wird mithilfe des CONVST-Pins gesteuert.
