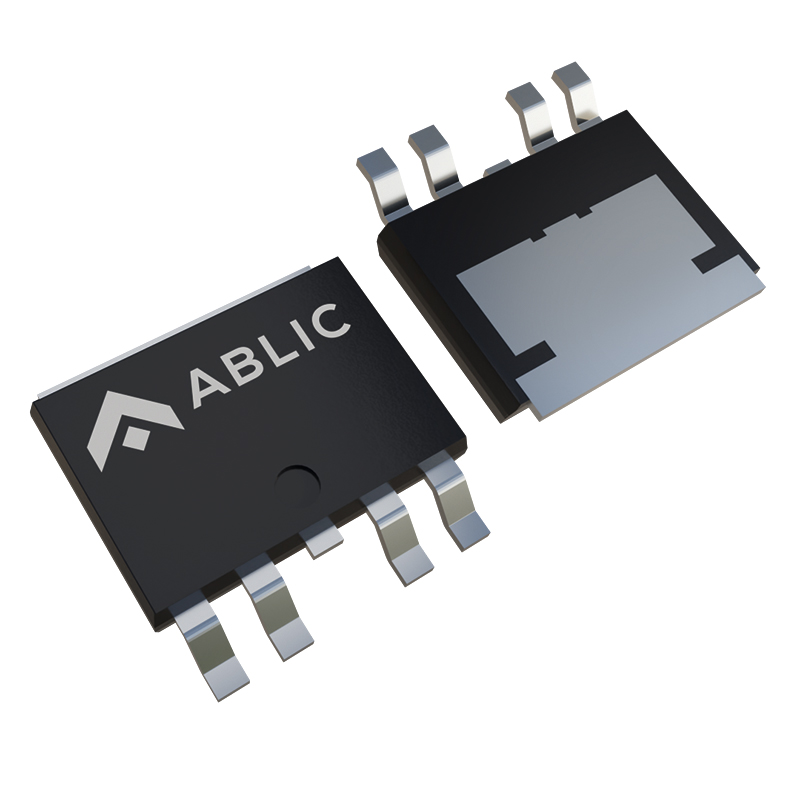

Linearregler der Serie S-19218 mit 36 V Eingang und 500 mA Ausgang für die Automobilindustrie
Der Linearregler der Serie S-19218 von ABLIC bietet ein schnelles Ansprechverhalten, einen kleineren Platzbedarf und Wärmeschutzmaßnahmen
Die Serie S-19218 von ABLIC, die in CMOS-Prozesstechnologie mit hoher Spannungsfestigkeit entwickelt wurde, bietet einen positiven Spannungsregler mit hoher Spannungsfestigkeit, niedrigem Stromverbrauch und hochgenauer Ausgangsspannung.
Die Serie S-19218 arbeitet mit einer maximalen Betriebsspannung von 36 V und verfügt über einen eingebauten Ausgangstransistor mit niedrigem Durchlasswiderstand, der einen sehr geringen Spannungsabfall und einen hohen Ausgangsstrom ermöglicht. Darüber hinaus sorgt das günstige Einschwingverhalten für eine stabile Ausgangsspannung, selbst wenn sich transiente Schwankungen auf die Versorgungsspannung auswirken.
Merkmale/Funktionen
- Ausgangsspannung (intern eingestellt)
- 2,5 V, 3,0 V, 3,3 V, 5,0 V, 8,0 V oder 12,0 V
- Ausgangsspannung (extern eingestellt)
- 2,5 V bis 30,0 V, einstellbar über externen Widerstand
- Eingangsspannung
- 3,0 V bis 36,0 V
- Genauigkeit der Ausgangsspannung
- ±1,5 % (TJ = -40 °C bis +125 °C)
- Stromverbrauch
- Während des Betriebs: 30,0 μA typ., 50,0 μA max. (TJ = -40 °C bis +125 °C)
- Im ausgeschalteten Zustand: 0,1 μA typ., 2,0 μA max. (TJ = -40 °C bis +125 °C)
- Ausgangsstrom
- Ausgabe von 500 mA möglich (bei VIN ≥ VOUT(S) + 1,0 V) (Bei großem Ausgangsstrom darf die Verlustleistung des ICs die Verlustleistung nicht überschreiten.)
- Eingangskondensator
- Es kann ein Keramikkondensator verwendet werden. (0,1 μF oder mehr)
- Ausgangskondensator
- Es kann ein Keramikkondensator verwendet werden. (1,0 μF oder mehr)
- Schnelles Einschwingverhalten
- Integrierte Überstromschutzschaltung
- Begrenzt den Überstrom des Ausgangstransistors (mit einer Funktion zur Erkennung der Differenz zwischen Eingangs- und Ausgangsspannung)
- Integrierter Schaltkreis für die thermische Abschaltung
- Erkennungstemperatur: +170 °C typ.
- Integrierter EIN/AUS-Schaltkreis
- Ermöglicht eine lange Akkulaufzeit
- Shunt-Funktion zur Entladung ist verfügbar
- Pull-Down-Funktion ist verfügbar
- Betriebstemperaturbereich
- Ta = -40 °C bis +125 °C
- Bleifrei (Sn 100 %), halogenfrei
- Toleriert 45-V-Lastabwurf
- AEC-Q100-Zulassung
- Gehäuse
- TO-252-5S(A)
- HSOP-8A
Anwendungen/Zielmärkte
- Spannungsversorgung mit konstanter Spannung für elektrische Anwendungen im Fahrzeuginnenraum
- Spannungsversorgung mit konstanter Spannung für elektrische Haushaltsgeräte
- Für den Einsatz in der Automobiltechnik, z. B. in Motoren, Getrieben, Aufhängungen, ABS und verwandten Komponenten für EV/HEV/PHEV usw.
S-19218 Series Automotive Linear Regulator
| Abbildung | Hersteller-Teilenummer | Beschreibung | Ausgangstyp | Verfügbare Menge | Preis | Details anzeigen | |
|---|---|---|---|---|---|---|---|
 |  | S-19218B00A-V5T2U7 | IC REG LINEAR POS ADJ TO252-5S | Einstellbar | 100 - Sofort | $2.22 | Details anzeigen |
| | S-19218B50A-V5T2U7 | IC REG LINEAR 5V 500MA TO252-5S | Fest | 100 - Sofort | $2.22 | Details anzeigen |
Veröffentlicht: 2024-04-08
