CCPE-Slide6

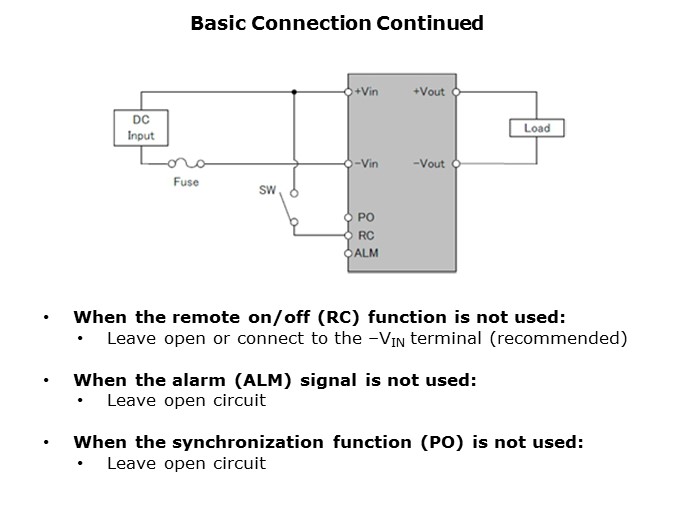

When the remote on/off function is not used, leave either open circuit or connect to the –Vin terminal (recommended for the best noise immunity). When the alarm signal is not used, leave the circuit open. Similarly, when the synchronization function is not being used, leave that circuit open.
