Slide4

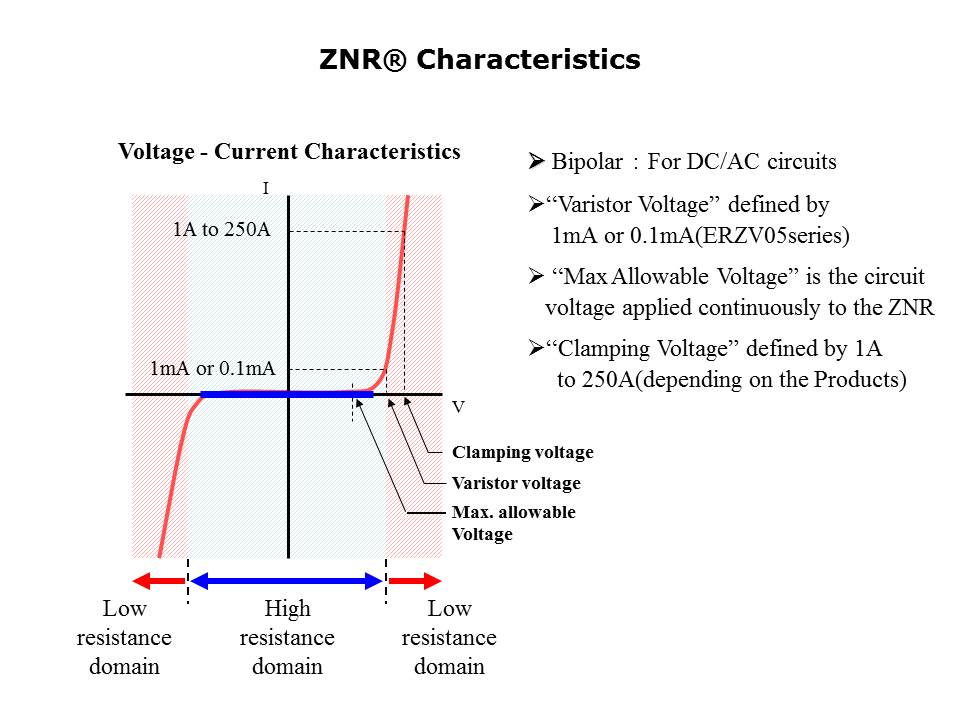

ZNR® devices are suitable for AC and DC voltage circuits because they do not have a polarity like zener diodes do.  ZNRs also have a high-resistance domain and a low-resistance domain due to their voltage-current characteristics. This slide illustrates the voltage-current characteristics of the ZNR. The various key voltage levels associated with these devices are shown and defined here.
