1/4 Hex Female Standoffs Datasheet by RAF Electronic Hardware
View All Related Products | Download PDF Datasheet

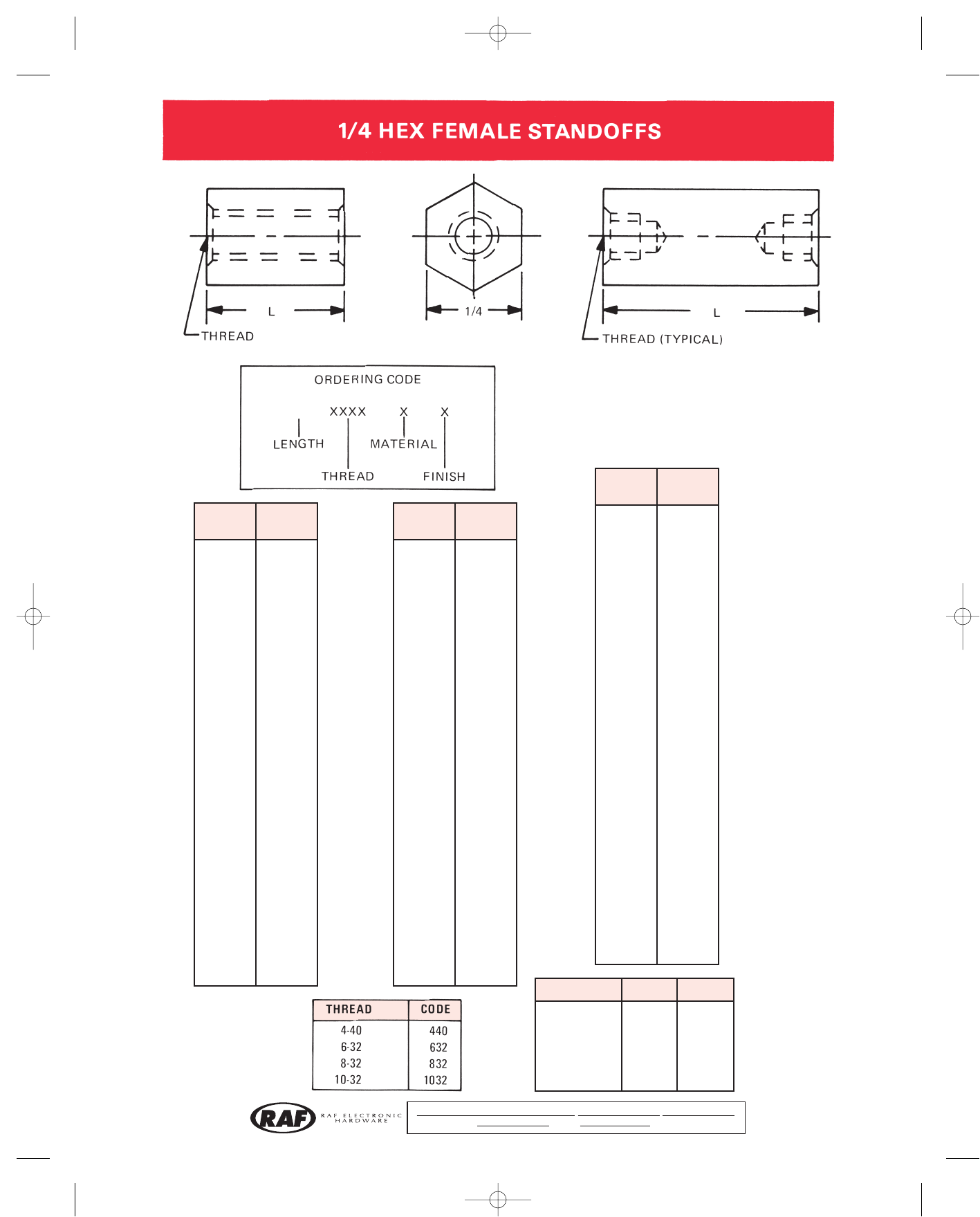

1/4 HEX FEMALE 8
:W m F32, - «11”-
:1 \ / p—J-V Lci
—. L’HA‘J ‘— L ——.
THREAD {TYPICALI
ORDEHVNG CODE
XXXX X X
LENGTH MATERIAL
THREAD FINISH
THREAD cauE
4740 MD
332 632
8-32 832
1D 32 1032
72
95 Silvermine Road, Seymour, Ct. 06483 Phone: 203-888-2133 Fax: 203-888-9860
e-mail : info@rafhdwe.com Web: www.rafhdwe.com
LENGTH PART
NO.
3/32 2098A
1/8 2098
5/32 2098T
3/16 2099
7/32 2099T
1/4 2100
9/32 2100T
5/16 2101
11/32 2101T
3/8 2102
13/32 2102T
7/16 2103
15/32 2103T
1/2 2104
17/32 2104T
9/16 2105
19/32 2105T
5/8 2106
21/32 2106T
11/16 2107
23/32 2107T
3/4 2108
25/32 2108T
13/16 2109
27/32 2109T
7/8 2110
29/32 2110T
LENGTH PART
NO.
15/16 2111
31/32 2111T
1” 2112
1-1/16 2113
1-1/8 2114
1-3/16 2115
1-1/4 2116
1-5/16 2117
1-3/8 2118
1-7/16 2119
1-1/2 2120
1-9/16 2121
1-5/8 2122
1-11/16 2123
1-3/4 2124
1-13/16 2125
1-7/8 2126
1-15/16 2127
2” 2128
2-1/8 2129
2-1/4 2130
2-3/8 2131
2-1/2 2132
2-5/8 2133
2-3/4 2134
2-7/8 2135
3” 2136
LENGTH PART
NO.
3-1/4 2137
3-1/2 2138
3-3/4 2139
4” 2140
4-1/4 2141
4-1/2 2142
4-3/4 2143
5” 2144
5-1/4 2145
5-1/2 2146
5-3/4 2147
6” 2148
6-1/4 2149
6-1/2 2150
6-3/4 2151
7” 2152
7-1/4 2153
7-1/2 2154
7-3/4 2155
8” 2156
8-1/4 2157
8-1/2 2158
8-3/4 2159
9” 2160
9-1/4 2161
9-1/2 2162
9-3/4 2163
10” 2164
See page 10 for thread depth chart
See page 9 for finish codes
For non-standard parts contact Sales Office
XXXX
or
XXXXX
MATERIAL CODE RoHS
Aluminum AL YES
Brass B YES
Stainless Steel SS YES
Steel S YES
Nylon N YES
