Isolierter Sperrwandler LT8315

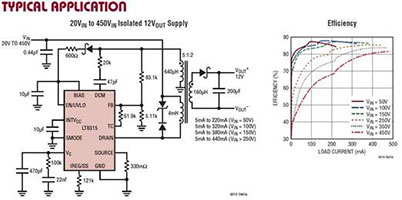

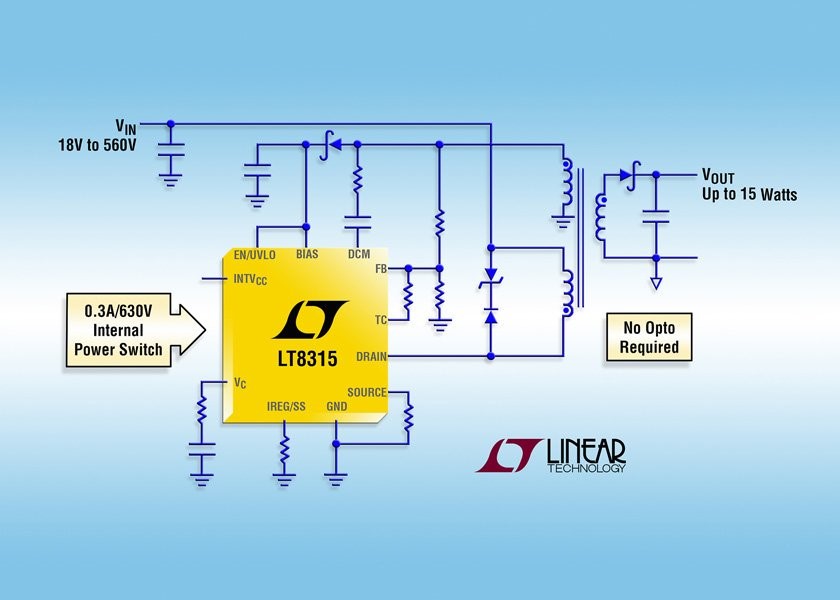

Der hochspannungstaugliche Sperrwandler LT8315 von Analog Devices mit integriertem 630-V- / 300-mA-Schalter benötigt keine Optokoppler zur Regelung. Er tastet die Ausgangsspannung von der isolierten Sperrwellenform ab, die sich über einer dritten Wicklung am Transformator bildet. Der Betrieb im quasi-resonanten Grenzmodus verbessert die Lastregelung, reduziert die Transformatorgröße und bewirkt einen gleichmäßig hohen Wirkungsgrad. Bei Inbetriebnahme lädt der LT8315 seinen INTV_CC-Kondensator über eine am DRAIN-Pin angeschlossene Stromquelle. Die Stromquelle schaltet ab und die Komponente bezieht ihren Strom im Normalbetrieb aus einer dritten Wicklung am Transformator. Der Betrieb ist mit einer Vielzahl von Eingangsversorgungsspannungen möglich und es kann eine Leistung von bis zu 15 W geliefert werden. Der LT8315 ist in einem thermisch optimierten 20-poligen TSSOP-Gehäuse mit vier entfernten Pins für den Hochspannungsabstand erhältlich.
